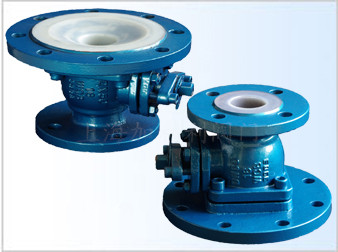

FLQ41F衬氟放料球阀的详细资料：

FLQ41F衬氟放料球阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

FLQ41F衬氟放料球阀概述：

FLQ41F衬氟放料球阀主要用于反映器，储罐和其他容器的底部排料，借助于阀门底部法兰焊接于储罐和其他的底部，因此消除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要，放底结构设计为平底型，阀体为V型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式，例如，手动，气动（弹簧复位式、双作用式、带手轮和不带手轮），电动，液动，齿轮等。

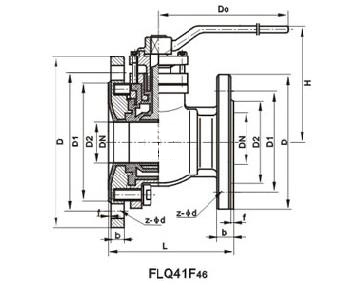

FLQ41F衬氟放料球阀连接尺寸：

公称通径	PN 0.6-1.6(MPa)主要外形尺寸和连接尺寸(mm)
DN	L	D	D1	D2	f	b	z-φd	D0	H
25/50	125	115/140	85/110	65/90	3/3	17/17	4-φ14/4-φ14	180	105
32/65	135	140/160	100/130	78/110	3/3	19/17	4-φ18/4-φ14	180	120
40/65	150	150/160	11/130	85/110	3/3	19/17	4-φ18/4-φ14	225	140
40/80	150	150/190	110/150	85/125	3/3	19/19	4-φ18/4-φ18	225	140
50/80	165	165/190	125/150	100/125	3/3	21/19	4-φ18/4-φ18	225	150
50/100	165	165/210	125/170	100/145	3/3	21/19	4-φ18/4-φ18	225	150
65/100	180	185/210	145/170	120/145	3/3	21/19	4-φ18/8-φ18	360	160
65/125	180	185/210	145/200	120/175	3/4	21/20	8-φ18/8-φ18	360	160
80/125	240	200/240	160/200	135/175	3/4	21/20	8-φ18/8-φ18	420	215
80/150	240	200/265	160/225	135/200	3/4	21/22	8-φ18/8-φ18	420	215
100/150	260	220/265	180/225	155/200	3/4	23/22	8-φ18/8-φ18	420	240
100/200	260	220/320	180/280	155/255	3/4	23/24	8-φ18/8-φ18	420	240
