商品名称:Z941H-100闸阀


Gate Valve Z941H-100 闸 阀
产品类别:美标阀系列
技术要求

  设计和制造:ANSI B16.34、API 600、API 603、API 6D、BS1414
  结构长度:ANSI B16.10、API6D
  法兰连接:ANSI B16.5
  试验和验收:API 598、API 6D

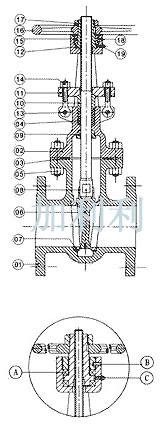

材料
零件名称
材料
19
油杯
Brass
18
紧定螺钉
Carbon Steel
17
手轮锁紧螺钉
Carbon Steel
16
手轮
Malleable lron/Cast Steel/Ducile lron/Fabricated Steel
15
压盖螺母
Carbon Steel/SS
14
活节螺栓螺母
A193 B7/A194 2H,A193 B8/A194 8
13
Carbon Steel/Stainless Steel
12
阀杆螺母
A439-D2/Cu-Alloy
11
填料压盖
Carbon Steel/Equivalent to Body Material
10
填料压套
Stainless steel
09
上密封座
Stainless steel
08
阀杆
Stainless steel
07
阀座
CS+SS/SS/SS+STL
06
闸板
Material see body

零件名称
WCB
LCB
WC6
WC9
05
螺栓螺母
A193 Gr B7/A 194 Gr2H
A320 Gr L7/A 194 Gr4
A 193 Gr B16/A194 Gr4/7
A193 Gr B16/A194 Gr 4/7
04
填料
Graphite
Graphite
Graphite
Graphite
03
垫片
Spiral Wound/Soft lron
Spiral Wound /Soft lron
Spiral Wound/SS304
Spiral Wound/SS304
02
阀盖
A216 Gr WCB
A352 Gr LCB
A217 Gr WC6
A217 Gr WC9
01
阀体
A216 Gr WCB
A352 Gr LCB
A217 Gr WC6
A217 Gr WC9

零件名称
C5
C12
CF8
CF8M
05
螺栓螺母
A193 Gr B6/A 194 Gr4/7
A193 Gr B16/A 194 Gr4/7
A 193 B8/A194 8
A193 B8M/A194 B8
04
填料
Graphite
Graphite
Graphite
Graphite
03
垫片
Spiral Wound/Soft lron
Spiral Wound /Soft lron
Spiral Wound/SS304
Spiral Wound/SS316
02
阀盖
A217 Gr C5
A217 Gr C12
A351 Gr CF8
A351 Gr CF8M
01
阀体
A217 Gr C5
A217 Gr C12
A351 Gr CF8
A351 Gr CF8M

Dimensions
Class 150
Size
inch
2
21/2
3
4
5
6
8
10
12
14
16
18
20
24
L-RF
mm
178
191
203
229
254
267
292
330
356
381
406
432
457
508
L1-BW
mm
216
241
283
305
381
403
419
457
502
572
610
660
711
813
L2-RTJ
mm
191
203
216
241
267
279
305
343
368
394
419
445
470
521
H
mm
425
435
535
600
705
800
1010
1250
1385
1575
1825
1950
2080
2425
K
mm
200
200
250
250
280
300
350
450
500
350*
350*
350*
400*
400*
Wt
kg
20
29
37
56
78
84
138
210
310
450
565
740
927
1125


以上所有资料仅供参考,具体情况可以电话咨询!
