| CV300系列HLS小口径单座调节阀 |
| 产品型号：CV300-HLS |
|
|
产品概述：
HLS小口径单座调节阀可用于控制各种不同压力和温度的流体,阀体呈S流线型的通道,压降损失小,流量大,可调范围广,流量特性精度高,调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。
技术参数和性能
阀体
型式:直通单座铸造球型阀
公称通径:20、25m
公称压力:ANSI125、150、300、600JIS10、16、20、30、40K、PN1.6、4.0、6.4MPa
连接型式:法兰式:陀、町、RJ和15
标准按ANSI B16.5,JIS B2201、JB/T79.1PN1.6MPa,JB/T79.2凹凸面
焊接式:嵌接焊SW
材料:HT200、ZG25、ZG1Cr18Ni9、ZGOCr17Ni12Mo2、1.25Cr0.5Mo、5.0Cr0.5MO、SCPH21、SCPH61Ti
上阀盖:常温型(P):-17~+230℃
伸长I型(E1):-45~-17℃,
+230~+566℃
伸长II型(E2):整体式(E2I):-100~一45℃
焊接式(E2W):一196-100℃
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉编织填料。
阀内组件
阀芯型式:单座柱塞型阀芯
流量特性:金属阀座:CV值从0.4~14的高精度流量特性符合IEC534一2
工作范围:软阀座的工作温度和压差司太莱堆焊的工作温度和压差 |

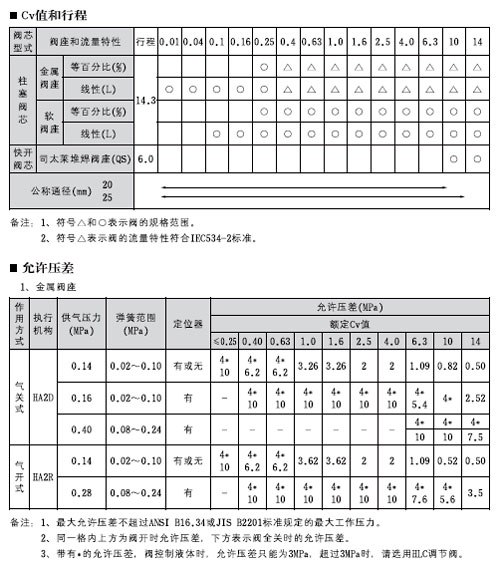

主要性能参数：
 |
|
|
