沥青专用阀产品概述：
沥青专用阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口，两个连接口可以通蒸汽或导热油以便循环、从而达到对介质所需要的温度，防止介质结晶。 |
沥青专用阀产品用途：
广泛地应用于油田开采、输送和精练设备中，同时也广泛用于沥青、硝酸、醋酸、石油、化工、煤气、油品、天然气、液化石油气、水、暖通行业以及一般工业中。旋塞阀的通道有多种形式。常见的直通式主要用于截断流体。三通和四通式旋塞阀适用于流体换向。 |
沥青专用阀产品特点：
1.启闭迅速、轻便；
2.流体阻力小；
3.密封性能好；
4.无振动，噪声小；
5.任意安装；
6.结构简单，相对体积小，便于维修。 |
| ■主要技术参数和性能指标: |
|
型号 |
公称压力
PN（MPa） |
试验压力PS（MPa） |
适用介质 |
工作温度（℃） |
|
壳体 |
密封 |
|
BX43W-1.6C |
1.6 |
2.0 |
1.6 |
沥青及厚质油类 |
≤425
|
|
BX44W-1.6C |
1.6 |
2.0 |
1.6 | |

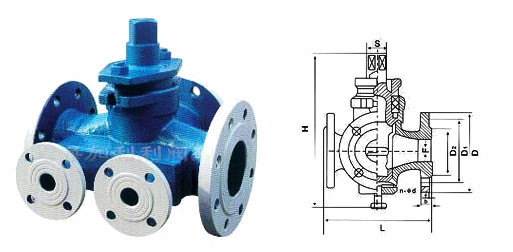

| ■主要外形尺寸： |
|
公称通径
DN（mm） |
L |
D |
D1 |
D2 |
b |
F |
n-φd |
H |
S |
|
50 |
二通 |
250 |
160 |
125 |
100 |
18 |
3 |
4-φ18 |
250 |
30×30
|
|
三通 |
250 |
160 |
125 |
100 |
18 |
3 |
4-φ18 |
|
65 |
二通 |
300 |
180 |
145 |
120 |
20 |
3 |
4-φ18 |
280 |
40×40 |
|
三通 |
300 |
180 |
145 |
120 |
20 |
3 |
4-φ18 |
|
80 |
二通 |
300 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
320 |
45×45 |
|
三通 |
300 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
|
100 |
二通 |
325 |
215 |
180 |
155 |
22 |
3 |
8-φ18 |
350 |
52×52 |
|
三通 |
325 |
215 |
180 |
155 |
22 |
3 |
8-φ18 |
|
125 |
二通 |
350 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
405 |
62×62 |
|
三通 |
350 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
|
150 |
二通 |
400 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
- |
68×68 |
|
三通 |
400 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
|
200 |
二通 |
450 |
335 |
295 |
265 |
26 |
3 |
12-φ23 |
- |
75×75 |
|
三通 |
450 |
335 |
295 |
265 |
26 |
3 |
12-φ23 | |
