商品名称:RRHX(Z41X)明杆弹性座封闸阀

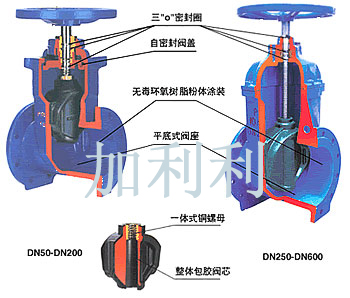

明杆弹性座封闸阀
产品型号:Z41X

产品引用标准:


公称压力:1.0~2.5MPa    工作温度:0~80℃     法兰标准:GB/T 17241.6 GB9113
公称通经:50~400mm    适用介质:水、油、气等   试验标准:GB13927 AP1598

产品用途:


明杆弹性座封闸阀,除具有弹性座封闸阀的优点之外,并可以较直观阀门开度,启闭迅速可靠,故常应用消防及工业系统.一般安装于距地面较高位置.


主要零件的材料说明:


名 称
材 质
阀 体
灰 铸 铁、球 墨 铸 铁、铸 钢
闸 板
球 墨 铸 铁 +三 元 乙 丙 或 丁 腈 橡 胶
中 口 垫
丁 腈 橡 胶三 元 乙 丙
密 封 圈
丁 腈 橡 胶
支 架
灰 铸 铁、球 墨 铸 铁、铸 钢
阀 杆
不 锈 钢
螺 栓
不 锈 钢
压 盖
球 墨 铸 铁、铸 钢
阀 杆 螺 母
铜 合 金
手 轮 (传 动 帽)
可 锻 铸 铁

主要外形尺寸:


DN
50
65
80
100
125
150
200
250
300
350
400
L
178
190
203
229
254
267
292
330
356
381
406
HA
322
332
350
420
581
581
736
882
1009
1300
1380
HC
374
398
429
524
721
736
942
1031
1117
1655
1805


以上所有资料仅供参考,具体情况可以电话咨询!
